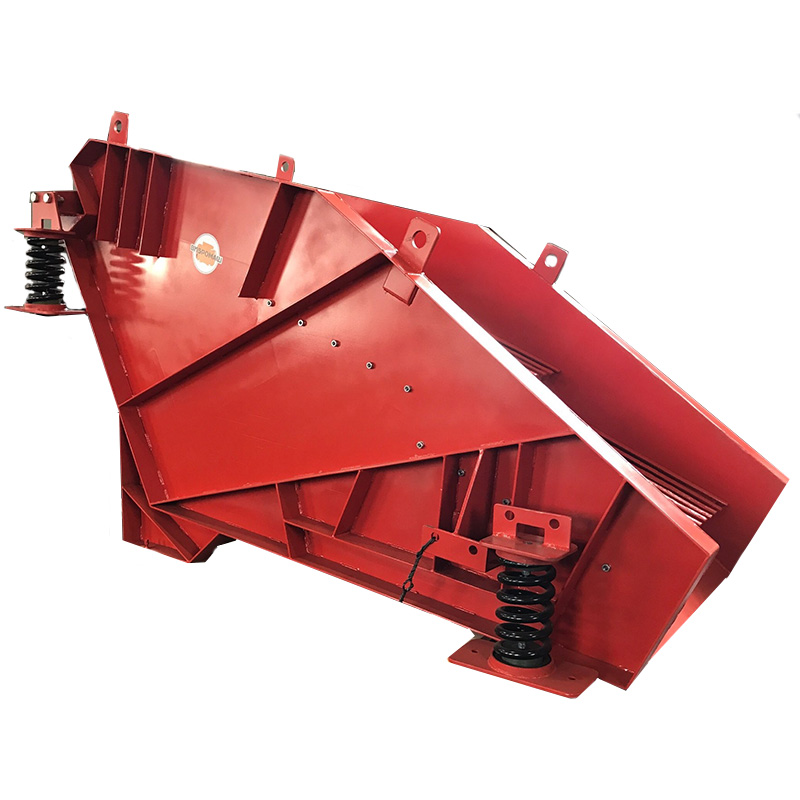

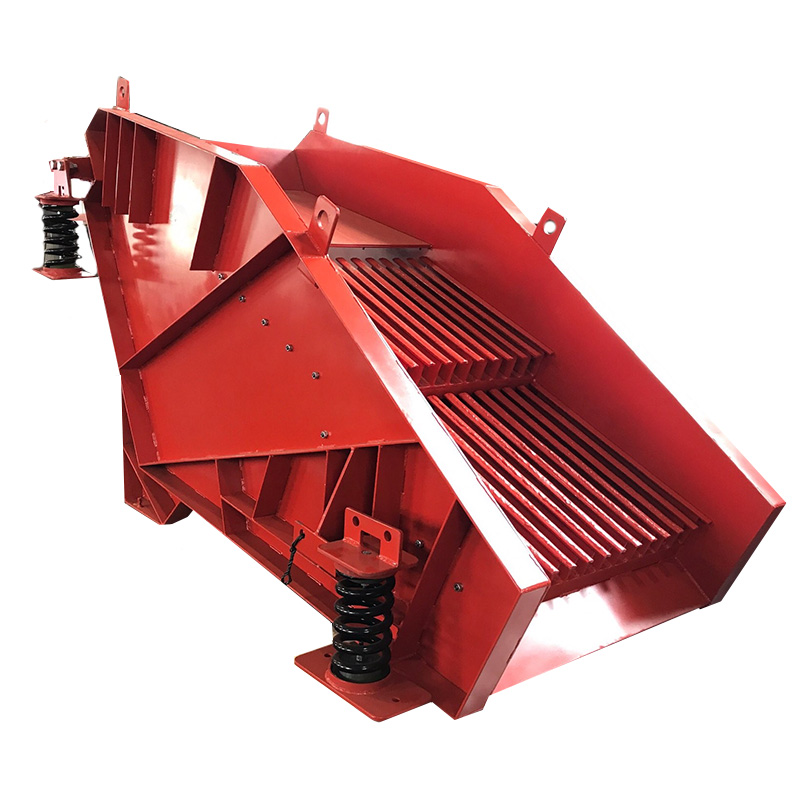

Решетка состоит из корпуса, двух электромеханических вибраторов, создающих вертикальные колебания, амортизирующих пружин, рамы и рабочего полотна.
Детали корпуса решетки изготовлены из листовой стали и сварены так, что создают систему ребер, обеспечивающих достаточную прочность всего корпуса, его жесткость и долговечность.
В качестве амортизаторов применены пружины, установленные на направляющих, закрепленных в корпусе и на опорной раме. Рама сварена из швеллеров и листовой стали. Рабочее полотно состоит из секций, изготовленных из изностостойкой стали 09Г2С, которые крепятся к корпусу болтами.
|
№ |
Наименование |
Значение |
|
1 |
Размеры рабочего полотна, мм |
1700*800 |
|
2 |
Число пружин-амортизаторов, шт |
4 |
|
4 |
Размер пружин, мм |
250х123х19 |
|
5 |
Частота колебаний, об/мин |
1000…2000 |
|
6 |
Амплитуда колебаний, мм |
0,5-2,0 |
|
7 |
Тип вибраторов |
ВИ-106Н |
|
8 |
Количество вибраторов |
2 |
|
9 |
Потребляемая мощность, кВт |
2,5*2 |
|
10 |
Возмущающая сила, кН |
12,2…24,4 |
|
11 |
Расстояние между колосниками, мм |
35 |
|
12 |
Толщина колосника, мм |
25 |
|
13 |
Габаритные размеры, мм |
|
|
14 |
Длина |
2200 |
|
Ширина с вибраторами |
1200 |
|
|
Высота |
1500 |
|
|
Масса со шкафом управления с частотным преобразователем, кг |
900 |
В комплект поставки входит шкаф управления, в котором находятся пусковые устройства вибраторов. Электроаппаратура обеспечивает нулевую защиту двигателей, защиту от потери фазы, перегрузки и короткого замыкания, а так же автоматическое отключение грохота при неисправности или отсутствии тока фазе любого двигателя.
Срок изготовления –25-30 рабочих дней. Гарантия – 1 год.
