Решетки выбивные вибрационные предназначены для выбивки отливок из литейных форм и стержней из отливок в условиях единичного и мелкосерийного производства.

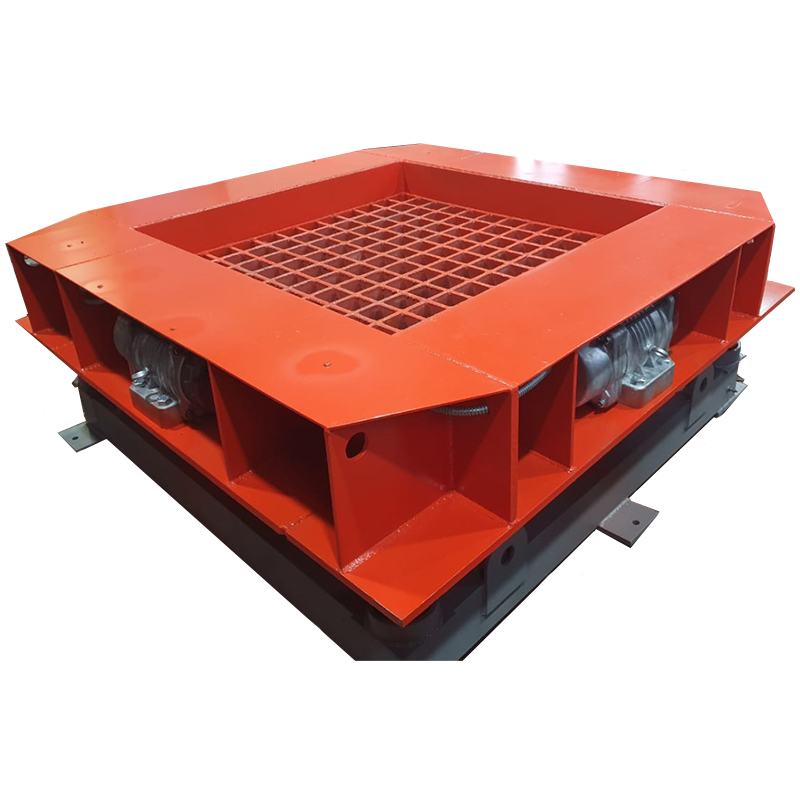

Решетка состоит из корпуса, четырех электромеханических вибраторов, создающих вертикальные колебания, амортизирующих пружин, рамы и рабочего полотна. Детали корпуса решетки изготовлены из листовой стали и сварены так, что создают систему ребер, обеспечивающих достаточную прочность всего корпуса, его жесткость и долговечность. В качестве амортизаторов применены пружины, установленные на направляющих, закрепленных в корпусе и на опорной раме. Рама сварена из швеллеров и листовой стали. Рабочее полотно состоит из секций, изготовленных из стального полотна, которые крепятся к корпусу болтами.
ПРОИЗВОДИМ ЛЮБЫЕ РАЗМЕРЫ ВЫБИВНЫХ РЕШЕТОК!
| Наименование | ВР-1700 |
|---|---|
| Грузоподъемность, т | 1,7 |
| Размеры рабочего полотна, мм | 1500*1500 |
| Размеры ячейки решетки, мм | Любая |
| Число пружин-амортизаторов, шт | 8 |
| Размер пружин, мм | 250х123х19 |
| Частота колебаний, об/мин | 1500 |
| Амплитуда колебаний, мм | 1,6-2,0 |
| Тип вибраторов | ВИ-105Н |
| Количество вибраторов | 4 |
| Потребляемая мощность, кВт | 2,5*4 |
| Возмущающая сила, кН | 96 |
| Ресурс работы ВИБРАТОРОВ ,ч | 5000 |
| Длина | 2100 |
| Ширина | 2100 |
| Высота | 770 |
| Масса со шкафом управления, кг | 1700 |
В комплект поставки входит шкаф управления, в котором находятся пусковые устройства вибраторов. Электроаппаратура обеспечивает нулевую защиту двигателей, защиту от потери фазы, перегрузки и короткого замыкания, а так же автоматическое отключение решетки при неисправности или отсутствии тока фазе любого двигателя.
Выбивная решетка по сравнению со старыми типами решеток (с использованием карданных валов) обладает следующими преимуществами:
- значительное снижение энергопотребления;
- надежная конструкция – отсутствие быстро выходящих из строя карданных валов, муфт и т.п;
- легкосменные вибраторы;
- значительное снижение времени и расходов на обслуживание.3
