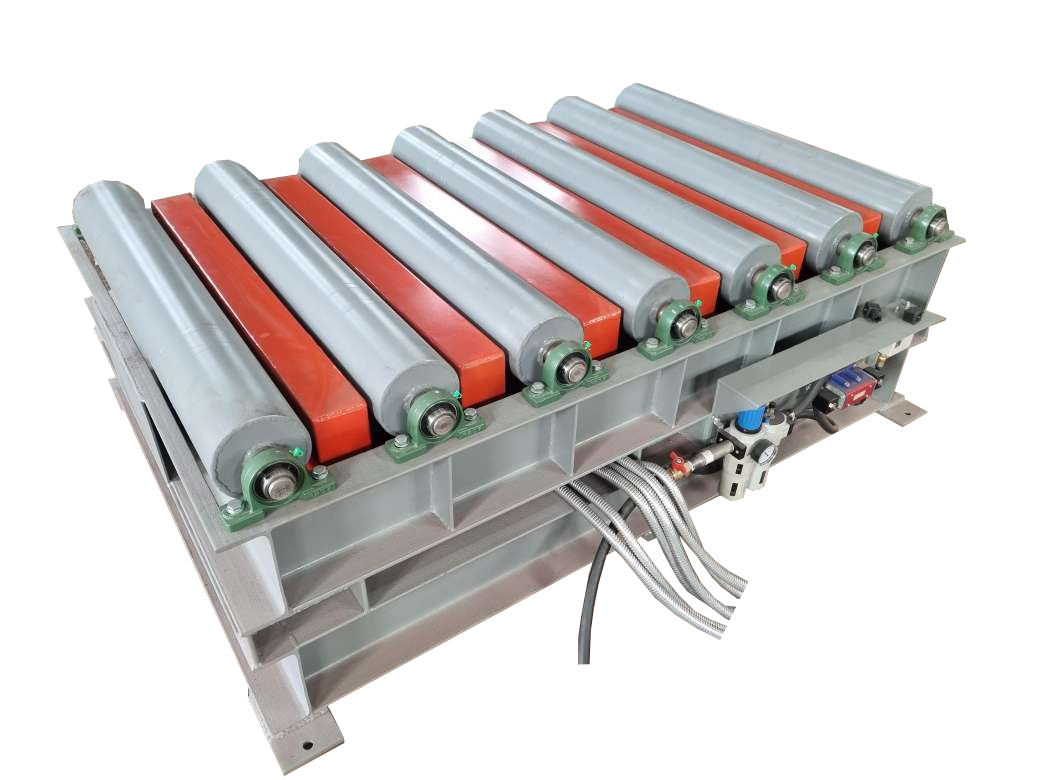

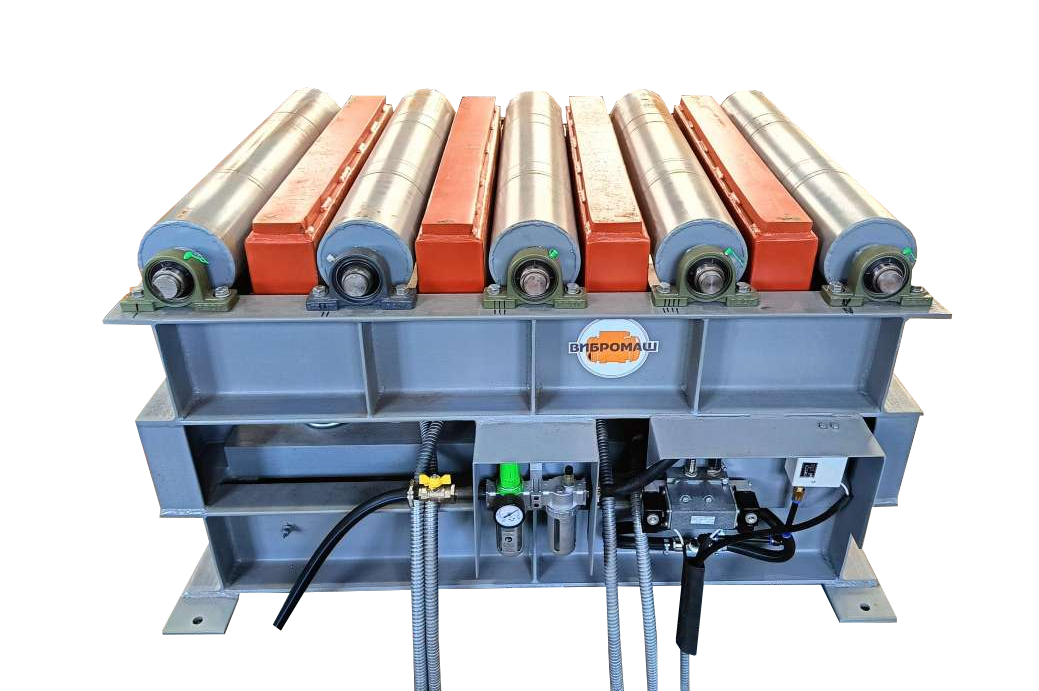

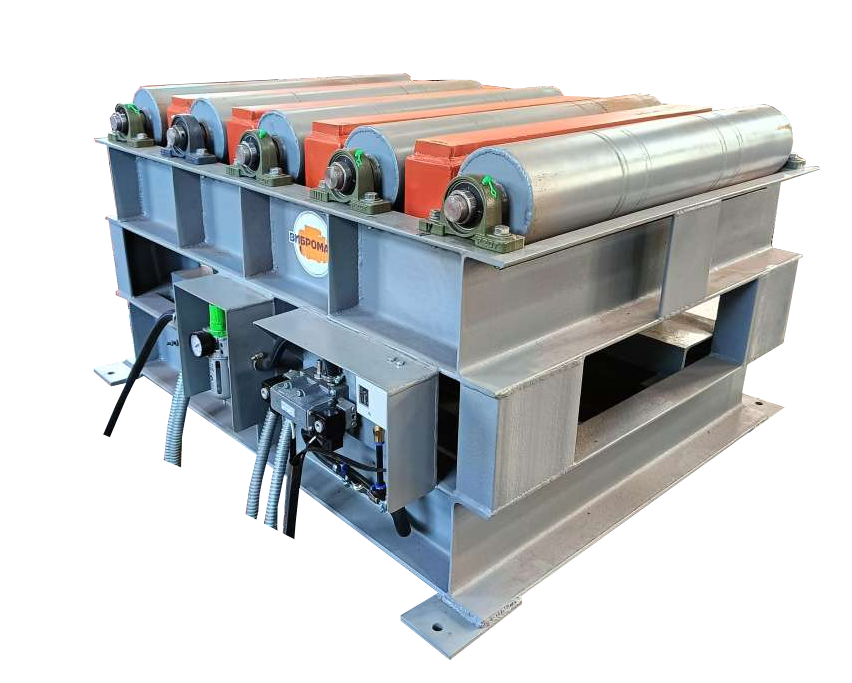

| Вибростол с роликами гп 5000 | |
|---|---|
| Наименование | Показатели |
| Грузоподъемность, кг | 5000 |
| Тип вибраторов |
ВИ-14-100 Б |
| Количество вибраторов, шт. | 6 |
| Частота колебаний, Гц |
50…100 |
| Частота оборотов в минуту | 3000…6000 |
| Вынуждающая сила, кН |
42,0…84,0 |
| Потребляемая мощность, кВт | 4,8 |
| Номинальная мощность, кВт | 3,6 |
| Напряжение, В | 380 |
| Амплитуда колебаний, мм |
0,2…1,0 |
| Количество пневмоподушек, шт | 4 |
| Диаметр роликов, мм | 150 |
| Количество роликов, шт | 7 |
| Габаритные размеры, мм: | |
| длина | 1800 |
| ширина | 1200 |
| высота | 600 |
| Масса, кг | 1500 |
Основные узлы вибростолов: опорная рама. столешница, вибраторы, опора пневматическая (механизм подъема).
Основание и стол представляют собой сварные рамные несущие конструкции. На столе расположены шесть высокочастотных вибраторов. Вибратор — это асинхронный короткозамкнутый электродвигатель, на обоих концах вала которого установлены эксцентрики, являющиеся источником возмущающих сил. При вращении ротора эксцентрики вызывают круговые колебания конструкции, на которой установлены вибраторы. Вращение вибраторов направлено навстречу друг другу, поэтому складываются лишь вертикальные составляющие возмущающих сил, остальные взаимно гасятся, Значение возмущающей силы каждого вибратора регулируется установкой поворотных эксцентриков на различные углы относительно друг друга.
Подъем вибростола осуществляется пневматическими опорами. В опоры подводится сжатый воздух. При отсутствии давления в рукавах уровень плоскости стола находится ниже уровня плоскости роликов рольганга. При подаче давления рукава, наполняясь воздухом, поднимают стол выше роликов и выполняют роль амортизаторов, предотвращая передачу вибрации на основание.
Стержневой ящик накатывается по роликовому конвейеру на вибростол, стол поднимается вверх, принимая на себя массу ящика. Во время заполнения ящика смесью включаются вибраторы и происходит уплотнение смеси от вертикально направленных колебаний. По окончании заполнения ящика смесью и ее уплотнения вибраторы выключаются, воздух из рукавов выпускается, и заполненный смесью ящик ложится на ролики, с которых может быть передан для дальнейших операций.
Гарантия на вибростол – 1 год.
Срок изготовления – 20-25 рабочих дней.
